OT-4040便携式激光测量仪OT-4040便携式激光测量仪
OT-4040直线对准系统是一种很方便精确的直线测量对准系统。OT-4040直线对准系统可以提供即时的对X-Y轴偏差的测量，可以测量激光参照线上的任意点，最远可以到92米。在项目中动态监控. 将透射靶放到任何标准的NAS支架上，沿着参照线放置，然后读取对应的CPU上的位置数据。
OT-4040激光对准系统被多个行业的领头企业使用，包括飞机制造，造船，汽车工业。On-Trak激光对准的技术被证明能显著的提高效率并减少工时。OT-4040便携式二维对准一套标准的OT-4040系统包括：OT-4040 LL激光器, OT-4040 TTS4透射靶, OT-4040TS4参照靶, 和两个OT-4040 CPU (每个CPU对应一个目标靶). 另外提供了一些额外的配置选项。
OT-4040在90米以内提供0.02mm的分辨率. 第三代光纤耦合的激光二极管传递系统，即时是在户外工作环境，也能确保远距离光束传输的稳定性。OT-4040 非常简单容易操作，事实上，即时是第一次操作的人员，也可通过简单的浏览说明书，在五分钟之内学会如何使用。系统非常简单直观。
OT-4040 CPU和OT-4040目标靶是基于日常严酷的使用条件而设计的，可以适用于严酷的条件下适用。许多人认为，激光跟踪器为对准提供了太复杂的解决方案，相反的，光学望远镜因为其缓慢和受操作者主观影响的性能，往往被认为提供了太少的解决方案。OT-4040 提供了世界上最好的解决方案：测量结果很精确，同时操作简单，性价比高。而且，OT-4040是为即时测量定制的，和NAS标准器件结合使用，可以替换光学望远镜。超越其他产品的优势是，可以同时测量多个目标点，动态测量，客观的测量结果，既不是激光跟踪器，也不是光学望远镜能单独提供的结果。
OT-4040系统规格
OT-4040 LL Ultralign Laser 激光器
| 电源输出 | Class IIA (<1 mW visible red) |
| 波长 | 635 nm |
| 光束直径 | 8 to 12 mm |
| 光束剖面 | Circular gaussian, TEM00 |
| 调制频率 | 10Hz |
| 工作距离 | 0 to 300 feet (100 m) |
| 对中控制 | + 0.002 inches (0.05 mm) On/off switch |
| NiMH电池工作时长 | 24 小时连续工作 |
| 电源要求 | 12V/1A DC 电源适配器 |
| 重量 | 8 lbs. (3.64 kg.) |
| 长度 | 14.5 inches (368.3 mm) |
| 外壳 | NAS standard 2.2498 inches (57.15 mm) diameter |
OT-4040 TTS4 透射靶
| 位置传感区 | 直径25 mm |
| 精度 | 0.001 inches (0.01 mm) |
| 中心 | + 0.002 inches (0.05 mm) to NAS mount |
| 重量 | 2.75 lbs. (1.25 kg.) |
| 尺寸 | NAS mount: 2.2498 x 3.0 inches (57.15 x 76 mm) Housing: 3.5 x 3.5 x 3.1 inches (89 x 89 x 78 mm) |
| 激光采集指示器 | 红色LED与激光脉冲同时闪烁 |
OT-4040 CPU 中央处理器
| 精度 | 0.001 inches |
| 电源 | 可充电镍氢电池， 1A / 12V直流充电器 |
| 电池供电时长 | 10-12小时,具体取决于显示屏亮度设置 |
| 显示 | 4位LED，0.8英寸字高，8级可编程亮度 |
| 通信接口 | RS-232 ASCII format |
| 重量 | 32 oz. |
| 尺寸 | 6 x 5 x 1.75 inches (H x W x D) |
OT-4040 TS4 参照靶
| 位置感光面积 | 直径 25 mm |
| 精度 | 0.001 inches (0.01 mm) |
| 中心 | + 0.002 inches (0.05 mm) to NAS mount |
| 重量 | 2 lbs. (0.9 kg.) |
| 尺寸 | NAS mount: 2.2498 x 2.75 inches (57.15 x 76 mm) Housing: 3.5 x 3.5 x 1.6 inches (89 x 89 x 40 mm) |
| 激光采集指示器 | 红色LED与激光脉冲同时闪烁 |

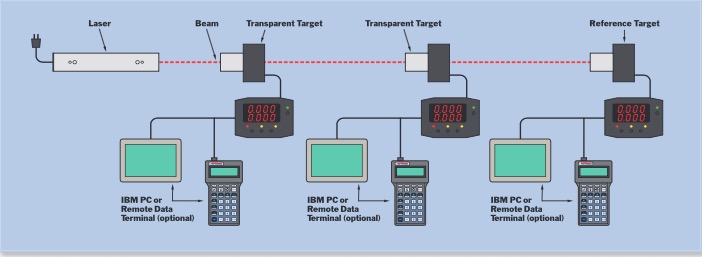

系统连接示意图

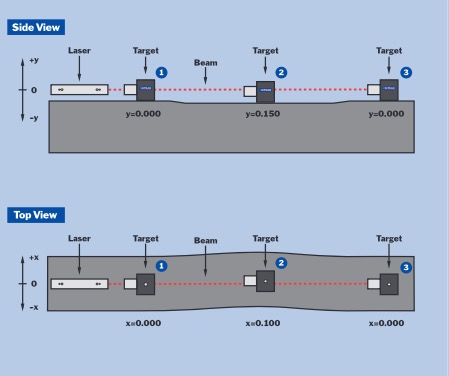

系统测量示意图
