OT-7000无线激光准直仪
在百米内的距离对准度测量的最强大方法比以往任何时候都更方便、更灵活。On Trak 的OT-7000激光对准系统提供了一种自动输入和无线解决方案，用于沿单个参考激光线对多个目标进行实时测量。随着工作的进展动态监控工作。OT-7000通过基于Windows的计算机、射频控制器模块或每个目标专用CPU上的LED显示器同时显示每个测量目标的X-Y偏差。On-Trak激光对准技术在领飞机制造商、造船商和汽车行业得到广泛使用，已被证明可以提高效率并显著减少工时。OT-7000具有自动对准和无线功能，只会进一步提高生产率。
自动对齐功能 制造过程中的加载应力和热变化会导致传统的对准系统在参考目标上偏离中心。OT-7000通过一个自动反馈回路对此进行补偿，该回路通过内部运动控制器不断监测并重新调整激光器的中心。用户可编程设置使您能够调整居中灵敏度水平和反馈采样率。将这些值存储到内存中，以备将来调用。
多目标，无线通讯 不再有布线问题——缠结、存储、损坏、路由问题等。OT-7000的无线设计使其可以轻松地在激光线路的任何位置立即添加或移除测量目标。射频扩频技术（902-928MHz）提供关键部件之间坚如磐石的无线通信。
先进的电脑控制系统 使用基于Windows的计算机收集和处理测量数据。Beam Trak 7000软件显示所有目标的X-Y偏差，使您能够动态监控正在进行的工作。OT-7000在百米以内的距离提供0.001英寸的分辨率。第三代光纤耦合激光二极管传输系统可确保长距离的卓越光束质量。
无线激光准直工作原理
稳态激光器瞄准300英尺外的参考目标，形成一条“空间线”，作为持续稳定输出的测量参考。将一个或多个穿透探测器直接放置在光束路径中。当激光穿过每个穿透探测器时，目标能够确定激光束相对于工具球体中心的X-Y偏差。从每个目标收集的X-Y数据显示在其专用CPU上。该信息同时以无线方式传输至射频控制器模块。然后收集测量数据并将其显示在台式或笔记本电脑上。
空间中的两个点定义了一条线：定位激光器，使光束以目标#1和#3为中心。现在，将目标#2沿着光束路径移动到任意位置，以读取X，Y偏差。侧视图显示了在垂直（Y）方向上的偏差；俯视图示出了在水平（X）方向上的偏差。
无线激光准直优势
节省成本---在特定的使用场景下优异的激光跟踪系统，可以节省整体的测试/工程成本
超精密---消除了与主观手动方法相关的误差范围
实时反馈---使用户能够进行现场对齐调整
快速测量---减少工时，提高项目效率
最大测量范围---在300英尺以内的距离进行测量。
多目标同时测量---允许从多个目标同时进行测量。
数据分析---位置数据可以通过计算机进行监测、存储和分析
OT-7000系统规格
OT-7000 LL Ultralign Laser 激光器
| 电源输出 | Class IIA (<1 mW visible red) |
| 波长 | 635 nm |
| 光束直径 | 8 to 12 mm |
| 光束剖面 | Circular gaussian, TEM00 |
| 调制频率 | 500Hz |
| 工作距离 | 0 to 300 feet (100 m) |
| 对中控制 | ±0.002 inches (0.05 mm) |
| 电源要求 | 12V/1A DC 电源适配器 |
| 重量 | 8 lbs. (3.64 kg.) |
| 长度 | 14.5 inches (368.3 mm) |
| 外壳 | NAS standard 2.2498 inches (57.15 mm) diameter |
OT-7000 TTS4 透射靶
| 位置传感区 | 直径25 mm |
| 精度 | 0.001 inches (0.01 mm) |
| 中心 | ± 0.002 inches (0.05 mm) to NAS mount |
| 重量 | 2.75 lbs. (1.25 kg.) |
| 尺寸 | NAS mount: 2.2498 x 3.0 inches (57.15 x 76 mm) Housing: 3.5 x 3.5 x 3.1 inches (89 x 89 x 78 mm) |
| 激光采集指示器 | 红色LED与激光脉冲同时闪烁 |
OT-7000 CPU 中央处理器
| 精度 | 0.001 inches |
| 电源 | 可充电镍氢电池， 1A / 12V直流充电器 |
| 电池供电时长 | 14-16小时,具体取决于显示屏亮度设置 |
| 显示 | 4位LED，0.8英寸字高，8级可编程亮度 |
| 重量 | 4 lbs. |
| 尺寸 | 6 x 5 x 1.75 inches (152 x 127 x 68 mm) (H x W x D) |
OT-7000 TS4 参照靶
| 位置感光面积 | 直径 25 mm |
| 精度 | 0.001 inches (0.01 mm) |
| 中心 | ± 0.002 inches (0.05 mm) to NAS mount |
| 重量 | 2 lbs. (0.9 kg.) |
| 尺寸 | NAS mount: 2.2498 x 2.75 inches (57.15 x 76 mm) Housing: 3.5 x 3.5 x 1.6 inches (89 x 89 x 40 mm) |
| 激光采集指示器 | 红色LED与激光脉冲同时闪烁 |

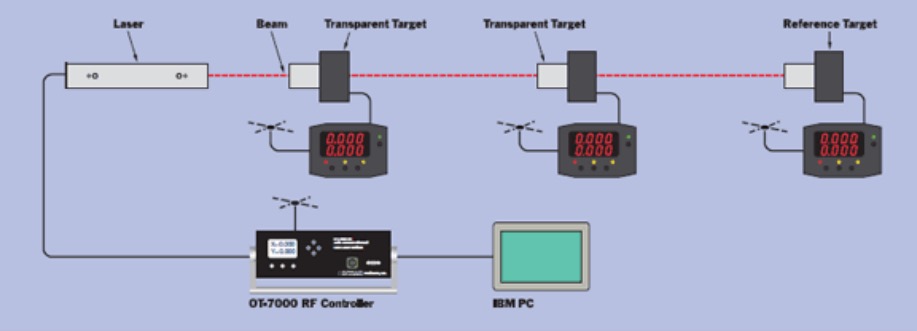

系统测量示意图
