OT-301位置感应放大器
OT-301位置感应放大器是处理市场上任何位置感应检测器（PSD）的电流输出的最简单，最精确的方法。OT-301具有真正的即插即用功能，免去了设计和构建定制放大解决方案的麻烦。只需插入检测器，打开电源，即可开始使用。从激光束对准，光束居中到反射镜稳定，OT-301是一维和二维绝对光学定位或精确居中和零位要求的理想选择。从双侧，四侧，单轴，象限和双单元PSD读取XY位置输出和SUM输出。四个互阻放大器通道和精密信号处理电子器件提供了小公差角，表面均匀性，平坦度，平行度和直线度测量所需的性能。由四通道放大器系统使用位置感应算法处理从位置感应检测器产生的光电流。结果是X和Y模拟输出与光束位置成正比，与光束强度的变化无关。六个增益设置可适应从0.1uA~1.5mA的输入电流范围，并具有高达15KHz的频率响应。方便的归零调整使您可以将零电子方式移动到PSD上的相对位置。CAL调整允许校准到绝对位置。
产品特点
●即插即用设计 ●X，Y模拟位置输出电压
●校准调整 ●自动探测器偏差
●6档增益设置：0.1uA~1.5mA ●直流~15KHz
●与所有位置探测器兼容 ●零偏移/调零
●X，Y模拟位置输出电压 ●总输出信号
●位置与光强度无关
技术指标
| 项次 | 参数值 |
| 跨阻增益（V / A） | 4 x 10^3 ~ 4 x 10^6 |
| 输入电流范围 | 0.1μ ~ 1.5 mA |
| 输出电压 | 位置X，Y ：±10V 总和 ：0-6V |
| 零位偏差（零偏移） | ±1V 每轴 |
| 校准调整 | 读数的±10％ |
| 探测器偏置 | 0V±5V（取决于探测器） |
| 线性度 | ±0.1％ |
| 频率响应范围 | DC~15 kHz（取决于范围） |
增益带宽 | G1 ： 4 x 10^3 V/A 2.50 x 10^-4 A/V 15 kHz |
| G2 ： 1.6 x 10^4V/A 6.25 x 10^-5 A/V 15 kHz | |
| G3 ： 6.4 x 10^4V/A 1.56 x 10^-5 A/V 5 kHz | |
| G4 ： 2.56 x 10^5V/A 3.90 x 10^-6 A/V 1.25 kHz | |
| G5 ： 1.024 x 10^6V/A 9.77 x 10^-7 A/V 310Hz | |
| G6 ： 4 x 10^6V/A 2.50 x 10^-7 A/V 80Hz | |
| 输出接口 | BNC |
| 输入接口 | 9 pin D Sub(DB9) |
| 电源要求 | ±12V DC @300mA (AC适配器） |
| 尺寸 | 1.5*5.5*6.0英寸（H*W*D） |
放大器功能介绍

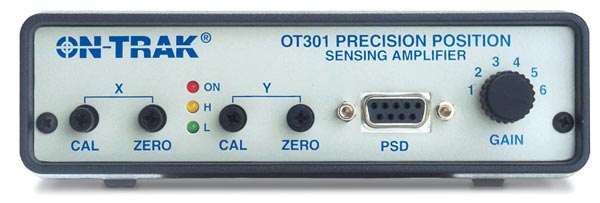

前面板
| 获得：跨阻增益4×10^3V/A~4×10^6V/A，输入电流范围为0.1μA~1.5mA | X,Y Cal：增益电位器可根据位移（读数的±10％）对电压输出进行校准 |
| ON: 开机指示灯 | X,Y零：允许用户以电子方式将零移动到PSD上的相对位置（每个轴±1V） |
| H:输入光功率超出所选范围 | PSD：DB9位置检测器输入 |
| L:输入光功率低于所选范围，将范围开关设置在两个H/L指示灯均熄灭的位置 |
后面板
| X输出:标准化的X轴输出（±10V） | CAL /零：CAL / ZERO“ ON”允许使用X，Y，Zero和X，Y CAL功能。CAL / ZERO“ OFF”禁用这些功能。 |
| Y输出:标准化的Y轴输出（±10V） | |
| SUM:放大后的检测器总输出与光强度（0-6V）成正比 | 开关：电源开/关 |

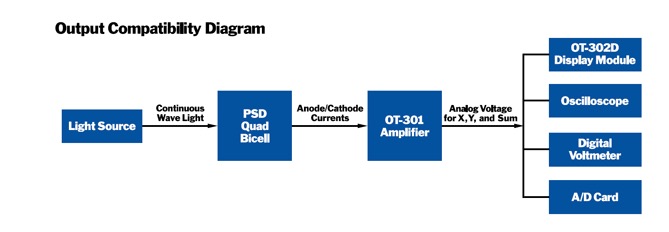

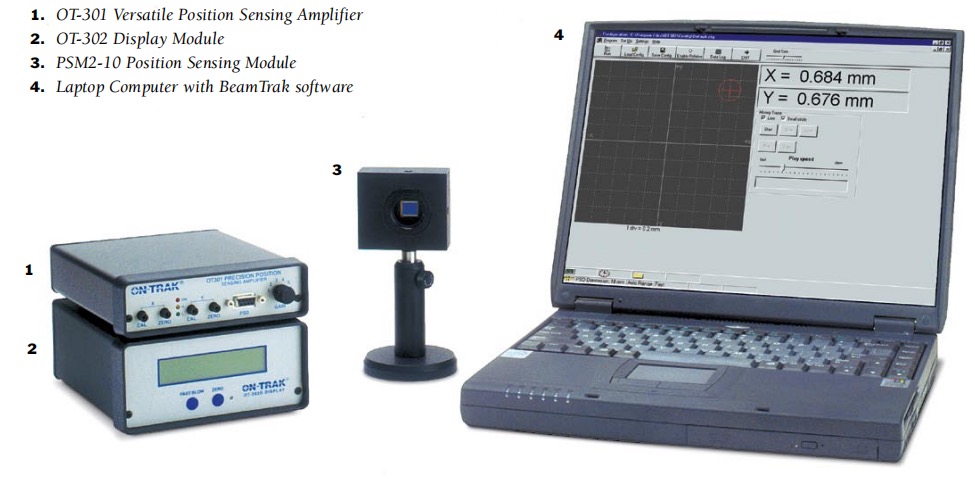

输出适配示意图
